 Assalamu'alaikum Wr.Wb

Oke...kali ini saya akan mengerjakan Tugas yang sudah di beri oleh bapak Sari tentang "Menghubungkan 3 komputer pada 1 acces point dengan komputer lain"

Pertama, buka cisco pcket tracer terlebih dahulu.

Kedua, siapkan device nya sebagai berikut:

•  jaringan 1 menggunakan 2 komputer,1 laptop dan 1 acces point.

•  jaringan 2 menggunakan 1 router,1 switch dan 1 komputer.

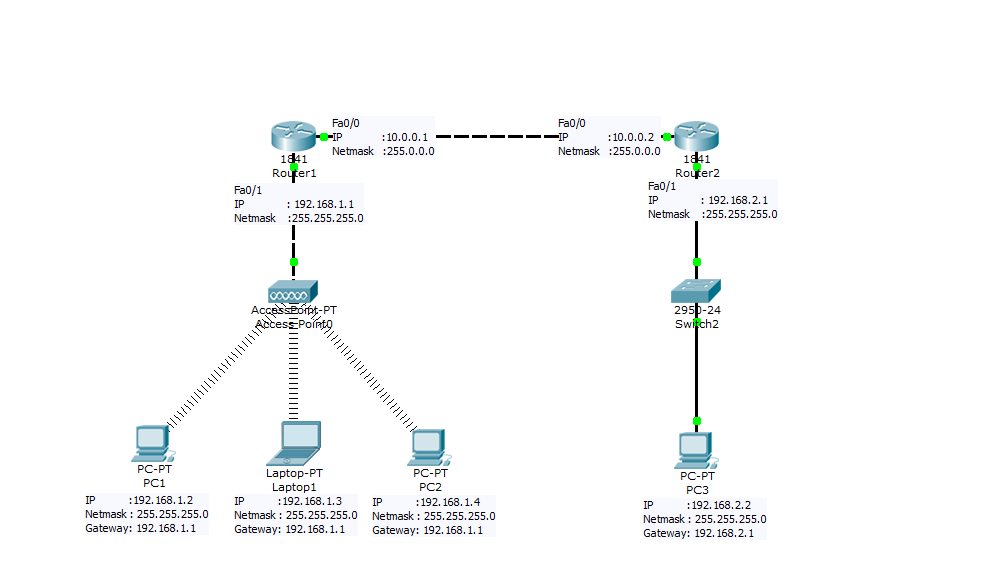

lalu buat topologi seperti di bawah ini  :

 Ketiga, Setting ip pada masing-masing router

• Router 1 :

  FastEthernet0/0
IP Address      :  10.0.0.1
Subnet Mask   : 255.0.0.0

  Fastethernet0/1
IP Address      :192.168.1.1
Subnet Mask   :255.255.255.0

 jika sudah mengatur IP pada router 1. kita juga mengatur router 2.

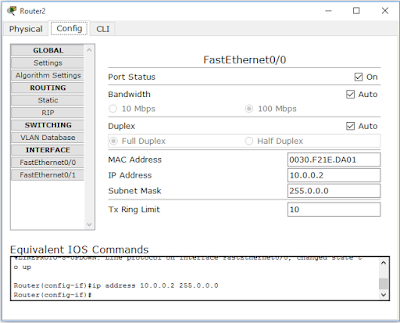

• Router 2

FastEthernet0/0IP Address      :  10.0.0.2
Subnet Mask   : 255.0.0.0

FastEthernet0/1
IP Address      :  192.168.2.1
Subnet Mask   : 255.255.255.0

 jika kedua router sudah di setting IP nya..kita lanjut ke langkah berikutnya.

Keempat, Kita setting masing pc.

sebelum nya ada yang harus di perhatikan, untuk PC 1 dan 2 dan Laptop1, karena device ini ingin kita hubungkan pada accespoint maka kita harus mengganti modul hardware nya.
caranya :
 UNtuk PC 1 dan 2 :
1. klik PC yang ingin di setting, kemudian matikan dulu.

 2.pindahkan periperal yang ada ke sisi modules.seperti pada gambar.

 3.selanjutnya bagian itu akan kosong. lalu kita ganti dengan "PT-HOST-NM-1W"

 4. Pindah kan pada periperal yang kosong tadi. maka jadi nya seperti ini.

5. jika sudah hidupkan kembali PC nya.

Unytuk laptop :

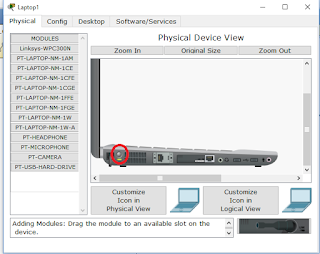

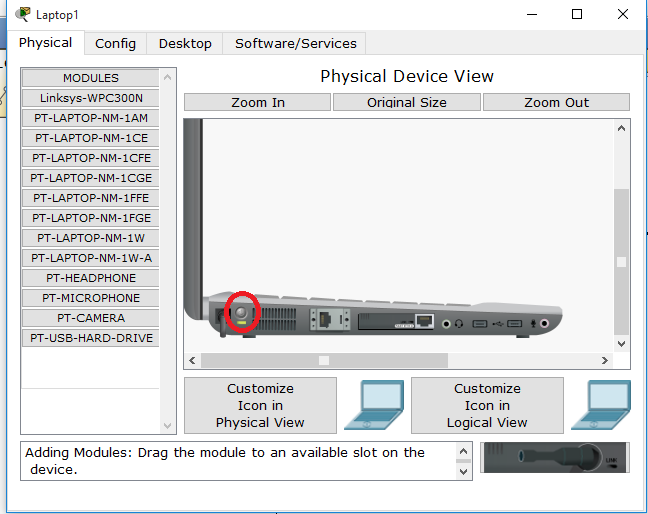

1.klik Laptop nya. kemudian matikan.

 2. pindah kan periperal yang ada ke sisi modul.



 3.Lalu kita ganti dengan "PT-HOST-NM-1W". jika sudah kembali nyalakan laptop tersebut.



 Kelima, Menghubungkan masing-masing PC dan laptop ke accespoint
sebelum itu kita connect kan.

1. Buka PC Wireless pada dekstop

2.pada tampilan "connect" kita refresh dahulu agar jaringan dapat ditemukan dengan cepat.

 3. jika sudah ada jaringan dari accesspoint maka kita klil"Connect" pada samping Refresh.

 jika semua devices sudah terhubung dengan accespoint maka tampilan nya menjadi seperti ini.

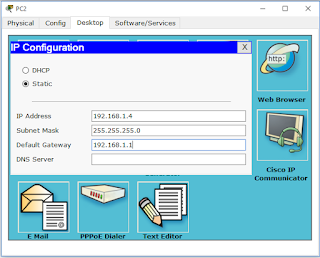

Keenam,setting IP pada masing-masing PC dan Laptop.

 Untuk jaringan di kanan:


PC 1:
IP                        :192.168.1.2
Subnet mask       :255.255.255.0
Default gateway :192.168.1.1

PC 2:
IP                        :192.168.1.3
Subnet mask       :255.255.255.0
Default gateway :192.168.1.1

Laptop 1:
IP                        :192.168.1.4
Subnet mask       :255.255.255.0
Default gateway :192.168.1.1

 Untuk jaringan di kanan:

PC 3:
IP                        :192.168.2.2
Subnet mask       :255.255.255.0
Default gateway :192.168.2.1

Ketujuh, Mencoba melakukan ping ke PC
sebelumnya beri tulisan masing-masing IP agar mudah untuk mengetahui IP nya.

COntoh PC 1 ke PC 3
buka Command promt pada PC 1.
lalu tuliskan "ping 192.168.2.2"
192.168.2.2 merupakan IP dari PC 3.

    Oke itu lah Tugas yang sudah di beri oleh bapak Sari tentang "Menghubungkan 3 komputer pada 1 acces point dengan komputer lain". semoga dapat memenuhi kriteria yang ada. Dan bagi pembaca semoga dapat membantu..

Salam HENSHIN...

Wassalamu'alaikum Wr.Wb
